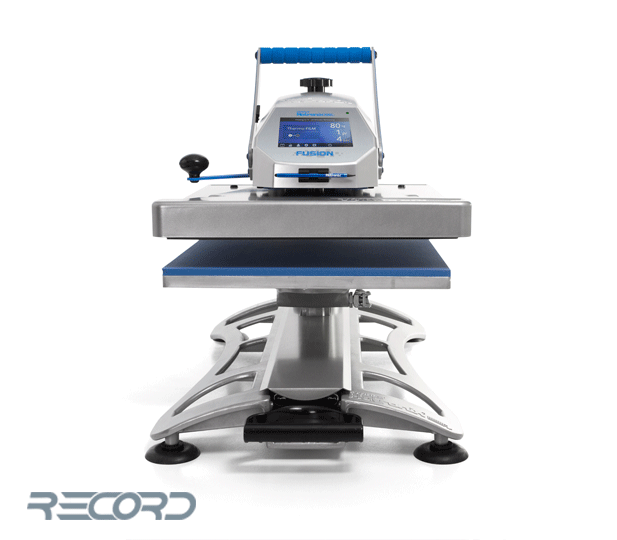

دستگاه پرس حرارتی اشتال

دستگاه پرس حرارتی اشتال یکی از پیشرفته‌ترین و هوشمندترین دستگاه‌های چاپ حرارتی در بازار جهانی به شمار می‌رود که با تکیه بر تکنولوژی روز آمریکا طراحی و تولید شده است. این دستگاه برای چاپ حرارتی روی انواع متریال، پوشاک و اقلام تبلیغاتی کاربرد دارد و به دلیل دقت بالا، رابط کاربری ساده و کیفیت ساخت ممتاز، انتخابی حرفه‌ای برای کارگاه‌ها و واحدهای تولیدی محسوب می‌شود.

این دستگاه به سیستم عیب‌یابی هوشمند مجهز است و عملکرد دستگاه را به‌صورت مداوم پایش می‌کند. امکان ثبت آمار تولید و گزارش‌گیری از تعداد چاپ‌ها، به مدیران کمک می‌کند تا عملکرد اپراتورها و راندمان دستگاه را به‌صورت دقیق بررسی کنند. همچنین قابلیت ذخیره‌سازی نامحدود پارامترهای متریال، فرآیند چاپ را سریع‌تر و خطاهای انسانی را به حداقل می‌رساند.

انعطاف‌پذیری بالا در چاپ حرارتی

دستگاه پرس حرارتی اشتال با بهره‌گیری از صفحه‌های حرارتی متنوع، امکان چاپ روی اقلام مختلف را فراهم می‌کند. اپراتور می‌تواند صفحه حرارتی مناسب هر نوع متریال را به‌سرعت تعویض کند و بدون اتلاف زمان به کار ادامه دهد. قابلیت تنظیم دما به سانتی‌گراد یا فارنهایت و امکان تنظیم دما تا ۲۲۰ درجه سانتی‌گراد، انعطاف بالایی در چاپ ایجاد می‌کند.

طراحی خاص دستگاه این امکان را می‌دهد که متریال در حالت چرخشی یا کشویی روی صفحه حرارتی قرار گیرد. این ویژگی باعث افزایش سرعت اپراتور، ایمنی بیشتر و سهولت در جایگذاری پوشاک می‌شود.

ویژگی های دستگاه پرس حرارتی اشتال :

• عیب یابی هوشمند
• امکان تولید و آمار چاپ برای چک کردن عملکرد
• امکان ذخیره سازی پارامترهای متریال ها به صورت نامحدود
• دارای عملکرد روشن/ خاموش خودکار
• طراحی صفحه حرارتی و امکان چرخش متریال ها در حالت بسته و یا کشویی

مزیت های دستگاه پرس حرارتی اشتال:

ویژگی ها :

• ولتاژ : ۲۴۰ ولت
• توان: ۳۵۰۰ وات
• جریان: ۱۵ آمپر
• ابعاد دستگاه : ۹۹cm (L) x ۶۴cm (B) x ۶۱cm (H)
• وزن دستگاه: 68 کیلوگرم

انعطاف پذیری:

• وجود صفحه حرارتی های مختلف برای اقلام مختلف
• قابلیت تنظیم دما با سانتیگراد یا فارنهایت
• قابلیت تغییر سریع صفحه حرارتی
• توانایی تنظیم دما تا ۲۲۰ درجه سانتیگراد یا ۴۳۰ درجه فارنهایت

صفحه حرارتی:

• جنس چدنی صفحه حرارتی از ایجاد نقاط سرد روی صفحه جلوگیری می کند.
• پخش حرارت به صورت پیوسته
• صفحه گرمایش بدون روکش با ضخامت ۲ سانتیمتر
• دارای سنسور گرمایشی Platinum RTD
• سایز صفحه حرارتی ۵۰*۴۰ سانتیمتر

تکنولوژی:

• دکمه کنترل
• تایمر اتومات
• وجود پوشش لاستیکی سیلیکونی یک سانتیمتر روی صفحه حرارتی

کیفیت:

• ساخت آمریکا
• بادوام و قوی
• بدنه ضدخش و پوشش پودری
• تایید شده UL / ULC / CE / RoHS

آموزش شروع کار با دستگاه اشتال :

معرفی قسمت های مختلف دستگاه اشتال :

روشن کردن دستگاه Stahls :

کابل برق را به پشت دستگاه وصل کرده و سر دوشاخه آن را به پریز برق شهر با محدوده آمپر مناسب وصل کنید. برای روشن کردن دستگاه پرس حرارتی، دکمه روشن/خاموش را در حالت 1 یا ON قرار دهید. بعد از روشن شدن، صفحه نمایش دستگاه روشن می شود. برای خاموش کردن دستگاه نیز دکمه به حالت OFF تغییر دهید.

برای قرار دادن دستگاه در حالت Standby دکمه پاور روی صفحه نمایش را فشار دهید. در حالت Standby، هیتر خاموش می شود تا زمانی که دکمه پاور در صفحه نمایش روشن باقی بماند. اگر صفحه حرارتی همچنان داغ باشد صفحه نمایش با پشت زمینه نارنجی رنگ نمایش داده می شود.

معرفی صفحه نمایش دستگاه اشتال:

صفحه حرارتی چدنی دستگاه با ساختار مهندسی‌شده خود، از ایجاد نقاط سرد جلوگیری می‌کند و حرارت را به‌صورت یکنواخت در تمام سطح پخش می‌نماید. ضخامت ۲ سانتی‌متری صفحه گرمایش بدون روکش، همراه با سنسور Platinum RTD، کنترل دقیق دما را ممکن می‌سازد و پایداری حرارتی بالایی ایجاد می‌کند. پوشش لاستیکی سیلیکونی یک سانتی‌متری نیز انتقال حرارت یکنواخت به متریال را به شکل محسوسی بهبود می‌دهد.

معرفی صفحه نمایش دستگاه اشتال

بخش Thermo-film نوع متریال انتخاب‌شده را نمایش می‌دهد و کاربر با لمس این بخش به تنظیمات از پیش تعریف‌شده متریال‌ها دسترسی پیدا می‌کند.

با انتخاب هر متریال، دستگاه به‌صورت خودکار پارامترهای دما، فشار و زمان مخصوص آن را روی صفحه‌نمایش نشان می‌دهد.

اعداد ۱ و ۲ مراحل از پیش تعیین‌شده دما را مشخص می‌کنند و کاربر با انتخاب هر دایره، تنظیمات مربوط به همان مرحله را مشاهده می‌کند. نوار بالای صفحه‌نمایش، وضعیت عملکرد دستگاه را نمایش می‌دهد و اطلاعات کاربردی مربوط به فرآیند پرس حرارتی را در اختیار اپراتور قرار می‌دهد.

اعداد نمایش‌داده‌شده روی صفحه، به‌ترتیب دما، فشار و زمان متریال فعال را نشان می‌دهند. برای مشاهده مقدار فشار نهایی، کافی است عدد ۰ را لمس کنید تا دستگاه مقدار فشار را نمایش دهد. در این بخش، اپراتور فشار را به‌صورت دستی تنظیم می‌کند.

در نوار ابزار پایین صفحه‌نمایش، آیکن‌ها از سمت چپ به‌ترتیب امکان ویرایش متریال، قفل‌کردن صفحه‌نمایش در سطح مدیریت، ویرایش سطح دسترسی اپراتورها، ورود به تنظیمات و فعال‌سازی حالت Standby را در اختیار کاربر قرار می‌دهند.

آماده شدن برای چاپ:

برای شروع به چاپ و انتقال حرارت ابتدا از تنظیمات درست روی صفحه نمایش دستگاه مطمئن شوید.

• نمونه کار مناسب را انتخاب کنید.
• دما و زمان را برای متریال خود دستی تنظیم کنید. سپس فشار را بر طبق دما و زمان تنظیم کنید. وقتی پارامترهای موردنظر تنظیم شد می توانید انتقال حرارت را شروع کنید.

برای قرار دادن پوشاک و متریال خود می توانید از دو حالت چرخشی و کشویی استفاده کنید :

اگر از خصوصیت چرخشی سر دستگاه استفاده کنید، با چرخش بدنه دستگاه می توانید پوشاک خود را در جای مناسب روی صفحه حرارتی قرار دهید.

اگر از خصوصیت کشویی صفحه حرارتی استفاده کنید، صفحه حرارت را به صورت کشویی بیرون بکشید تا پوشاک خود را روی آن قرار دهید.

بعد از قرار دادن متریال، دسته دستگاه یا صفحه حرارتی را در جای خود برگردانید.

خصوصیت کشویی دستگاه اشتال

خصوصیت چرخشی دستگاه اشتال

تنظیمات دستگاه پرس حرارتی اشتال

برای اعمال تنظیمات، آیکن تنظیمات را لمس کنید. نکته ای که باید در نظر گرفت این است که کاربر در نقش مدیر می توان به تمام گزینه های تنظیمات دسترسی داشته باشد در حالی

که بقیه کاربرها دسترسی محدود دارند.

رمز پیش فرض مدیر : M

تنظیم رمز (در سطح مدیریت):

برای تنظیم رمز در صفحه نمایش، آیکن کاربر را لمس کنید. یا در منو تنظیمات، مطابق شک کاربر اضافه یا ادیت کنید.

مدیران و کاربران را برای دسترسی به تنظیمات لمس و ادیت کنید. دستگاه می تواند براساس هر کاربری فیلتر کند و عملکرد هر کاربر را گزارش دهد.

کلید های جهت دار روی نوار وظیفه را لمس کنید تا لیست کاربرها نمایش داده شود.

تنظیمات متریال:

برای رسیدن به لیست متریال ها روی آیکن Columns بزنید.

برای مشاهده لیست کامل متریال ها روی فلش های جهت دار برای اسکرول کردن

صفحه کلیک کنید. متریال مورد نظر را انتخاب نمایید.

 مطابق شکل آیکن “مداد”  را انتخاب کنید تا به حالت ویرایش وارد شوید سپس نام متریالی که قصد دارید نام و تنظیمات آن را ویرایش کنید را انتخاب نمایید.  در انتها Enter را جهت ذخیره کردن تغییرات انتخاب کنید.

آیکن + را برای ایجاد یک متریال جدید لمس کنید. اسم متریال، دما و فشار مناسب را بنویسید.

پس از ایجاد متریال جدید صفحه نمایش خودکار متریال را انتخاب میکند.

کالیبراسیون: (سطح دسترسی مدیریتی)

دستگاه پرس حرارتی در کارخانه سازنده کالیبره شده و تحویل مشتری میگردد. تنها در صورتی دستگاه پرس حرارتی اشتال نیاز به کالبره شدن نیاز پیدا میکند که سنسور دستگاه تعویض شده باشد. پارامتر فشار بصورت دوره به طور خودکار کالیبره می شود.

کالیبره غلط می تواند نتایجی چون چاپ ضعیف یا خسارت به دستگاه به بار بیارود که قابل جبران با وارانتی نیستند.

دستگاه پرس حرارتی اشتال دارای گزینه کالیبره کردن دما می باشد.

کالیبراسیون

کالیبراسیون دما:

• دستگاه را روشن کرده و دمای آن را به ۳۵۰ درجه فارنهایت یا ۱۷۷ درجه سانتیگراد برسانید.
• نوار دما را در مرکز صفحه قرار دهید و برای 5۵ ثانیه پرس کنید. یا مرکز فشار در هیتر را با ترموکوپل اندازه گیری کنید.
• گزینه تنظیمات را انتخاب کنید.
• گزینه Calibration را انتخاب کرده و اطلاعاتی در سمت راست صفحه نمایش داده می شود.
• گزینه Temperature را انتخاب کرده و کالیبراسیون دما را مطابق با دمای هدف تنظیم کنید.

کالیبراسیون فشار:

• گزینه تنظیمات را انتخاب کنید.
• گزینه Calibration را انتخاب کرده و اطلاعاتی در سمت راست صفحه نمایش داده می شود.
• گزینه Pressure را انتخاب کنید. منتظر بمایند تا “5V” در صفحه نمایش داده شود.
• دسته فشار را تنظیم کنید تا زمانی که عدد 7V را مشاهده کنید. (با دستگیره در وضعیت پایین آمده) سپس Set Min Point  را لمس کنید.
• دسته را با یک دور چرخش در جهت عقربه های ساعت تنظیم کنید، سپس دسته را در جایگاه چاپ پایین بیاورید. ( در این حالت باید عدد 1V یا 3.2V مشاهده شود) سپس گزینه Set Max Point را لمس کنید.

جهت دریافت اطلاعات بیشتر و مشاوره رایگان جهت خرید دستگاه اشتال فیوژن Stahls fusion می توانید با متخصصین رکورد تماس حاصل کنید یا با مراجعه به صفحه تماس با رکورد پرسش خود را مطرح نمایید.
